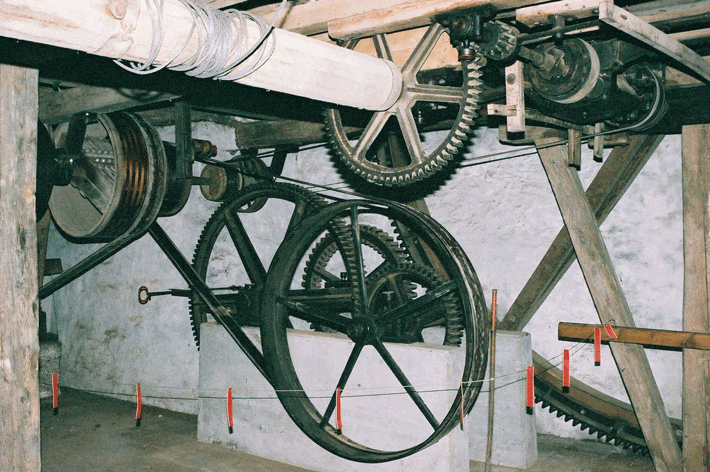

Getriebe

Auf der Wasserradachse sitzt das Kammrad. Dieses hat einen Durchmesser von 5,4 m und trägt einen gusseisernen Zahnkranz mit 270 Zähnen, die in das Kolbenrad eingreifen. Das Kolbenrad (Ritzelrad) selbst besteht aus Gusseisen, hat aber 54 eingesetzte Zähne aus Birnbaumholz. Eine weitere gusseiserne Übersetzungsstufe bringt die Kraft auf eine grosse Riemenscheibe, die dann die Haupttransmissionswelle antreibt. Von hier aus werden das Einfachgatter, der Blockwagenrucklauf, die Seilwinde und die Knochenstampfe angetrieben. Die Drehzahl wird durch Regulierung des Wasserzuflusses konstant gehalten.

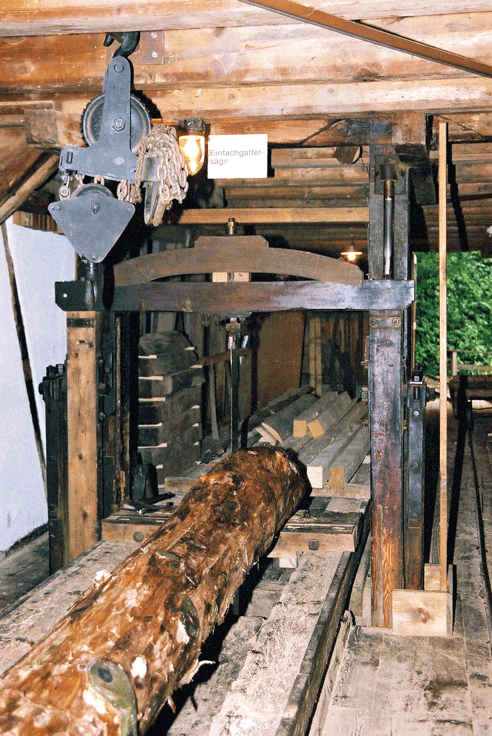

Einfachgattersäge

Fabrikant Gebrüder Hartmann, Flums

Jahrgang ca. 1900

Sägeblattzahl 1

Hub 520 mm

Hubzahl 150 – 160/min

Durchlass grösste Stammdicke 1.15 m

Stammlänge 8.5 m

Eine Einfachgattersäge trennt pro Durchgang nur ein Brett vom Stamm. Dieser ist auf dem Blockwagen eb1gespannt, der nach jedem Schnitt b1 die Anfangsposition zurückgefahren wird, worauf wieder das nächste Brett gesägt werden kann. Der Vorteil des Einfachgatters liegt darb1, dass mit ihm Stämme von grosser Dimension und auch krummen Wuchs problemlos geschnitten werden können.
